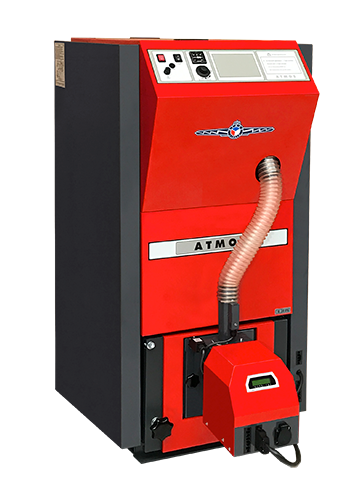

Водогрейные котлы ATMOS D15PX и D20PX предназначены для комфортного отопления коттеджей, дач и других объектов пеллетами. Котлы поставляются в комплекте со встроенным транспортером, бункером для пеллет объемом 175 л., а также с горелкой для пеллет ATMOS A25.
Компактное решение этих котлов позволяет установку в небольших помещениях котельной.

Конструкция котла

Котлы сконструированы для электронно-управляемого сжигания пеллет с автоматическим розжигом топлива. Горелка для пеллет встроена в передней части котла в дверцах нижней камеры сгорания. Камера выложена жаростойкой керамикой для идеального горения пламени с высокой эффективностью, а также служит в качестве золосборника. В задней части котла размещен теплообменник с сегментными замедлителями с функцией грубой (экплуатационной) чистки без необходимости их извлечения.

Корпус котлов изготовлен в виде сварной конструкции из листовой стали толщиной 3 – 5 мм. Снаружи котла выполнена теплоизоляция из минерального войлока и изоляция из сибрала, вставленная под металлическое покрытие наружной обшивки котла.
В верхней части котла находится бункер, из которого с помощью шнекового транспортера подаются пеллеты в горелку. Дозирование топлива полностью автоматическое. В передней части котла находится панель управления с главным выключателем, выключателем горелки (L2), рабочим (котловым регулирующим) термостатом, защитным термостатом, термометром и предохранителем 6,3 A.
Котлы DxxPX оснащены вытяжным вентилятором.
Котел не имеет охлаждающий контур для защиты от перегрева, так как благодаря небольшому количеству топлива в горелке перегрев котла при сбое питания не угрожает.

Преимущества специальных компактных котлов «ATMOS» новой конструкции

• Компактный размер для небольших котельных
• Все в одном – котел и бункер для пеллет, транспортер и горелка
• Большая керамическая камера сгорания
• Вытяжной вентилятор – беспроблемная работа, беспыльный сбор золы, котельная без дыма
• Теплообменник с возможностью экслуатационной чистки
• КПД свыше 90 %
• Большой комфорт при отоплении – работа котла полностью автоматическая
• Удобное удаление золы – простая очистка только спереди
• Небольшие размеры и малый вес
• Возможность дооборудования котла пневматической системой подачи пеллет
• Возможность дооборудования горелки пневмоочисткой
• Экологическое сжигание топлива – котлы по ČSN EN 303-5 относятся к 5 классу эмисии, EKODESIGN 2015/1189

Горелка, используемая на котлах D15PX и D20PX

Предписанное топливо: качественные древесные пеллеты (белые) диаметром от 6 до 8 мм, длиной от 5 до 25 мм и удельной теплотой сгорания 16 - 19 MДж/кг.

Дисплей горелки: служит для изображения актуального состояния горелки и для настройки ее функций

Управление горелкой: посредством электронного регулирования AC07X, управляющего работой шнекового транспортераконвейера, двух спиралей розжига и вентилятора в соответствии с требованиями котла и системы отопления. Защита электроники обеспечивается при помощи защитного термостата котла, защитного термостата в точке загрузки пеллет в горелку, датчика оборотов вентилятора и фотокамеры для отслеживания пламени. Сигнал о работе горелки поступает на дисплей модуля электронного регулирования.
Горелка в модификации для котлов DxxPX к тому же оснащена модулем AC07X-C - (R5, R6) для управления пневмоочисткой горелки или иной дополнительной опцией.

Разжигание топлива: автоматическое при помощи двух электрических спиралей розжига.

Основные функции горелки:
Резервные выходы R и R2 для управления вытяжным вентилятором котла и насосом в контуре котла (подключено с завода-изготовителя).
Возможность использования двух резервных выходов R5 и R6 для различных опций.
Возможность подключения четырех различных датчиков: TS, TV, TK и TSV
TK – датчик температуры котла (подключен с завода-изготовителя).
TSV - датчик температуры продуктов сгорания (подключен с завода-изготовителя).
TS - датчик нижней температуры на баке
TV - датчик верхней температуры на баке

•  управление вентилятором котла от горелки при помощи резервного выхода (R) (подключен с завода-изготовителя).
•  управление насосом котла от горелки при помощи резервного выхода (R2) (подключен с завода-изготовителя).
•  управление горелкой согласно двум величинам температуры на аккумулирующем баке

Подача топлива: для котлов DxxPX предназначен специальный шнековый транспортерконвейером DRA25, встроенный прямо в конструкцию котла. Транспортер управляется системой электронного регулирования горелки и обеспечивает подачу топлива из бункера в горелку.

Установка котла

Предписанное решение – котел в обязательном порядке должен быть подключен с Laddomat 22 или терморегулирующим клапаном, позволяющим создание отдельных котлового и отопительного (первичного и вторичного) контуров, что обеспечивает минимальную температуру возвратной воды в котел 65 °C. Чем выше температура возвратной воды в котел, тем меньше конденсация дегтя и кислот, способствующих повреждению котла. Температура воды на выходе из котла должна постоянно находиться в пределах от 80 до 90 °C.
Другим вариантом является подключение котла через трехходовый смесительный вентиль и сервоприводом с электронным регулированием (напр. ATMOS ACD01, ACD03, ACD04) для удерживания минимальной температуры возвратной воды в котел (65 - 75 °C).

Рекомендуем всегда подключать котлы D15PX и D20PX к аккумулирующему баку объемом 500 - 1000 л. Такой способ подключения котла с аккумулирующим (компенсационным) баком позволяет лучше управлять работой котла по показаниям двух датчиков TV и TS, установленных на баке. Для управления горелкой с помощью двух температур на аккумулирующем баке необходимо установить на бак два датчика KTF 20 (датчики TV и TS).

Эксплуатация и регулирование

Котлы поставляются потребителю с базовой настройкой мощности котла, которая удовлетворяет требования по комфорту отопления и его безопасности. Настройка обеспечивает требуемую температуру воды на выходе из котла (80 - 90 °C). Котлы оснащены разъемом для подсоединения насоса в котловой контур и функциями для его управления из регулятора горелки ATMOS A25.

Котлы DxxPX с завода-изготовителя оснащены датчиком температуры котла TK и датчиком температуры продуктов сгорания TSV. Датчик TK установлен в гильзе котла, датчик температуры продуктов сгорания TSV встроен в дымовой канал котла, все вместе подключено прямо в разъем горелки. Горелка для пеллет ATMOS A25 управляет непосредственно вытяжным вентилятором котла (резерв R) и нососом в котловом контуре (резерв R2). Выход R2 с производства серийно подсоединен к термостату насоса в котловом контуре TČ70 °C.

При рекомендуемом подключении котла с аккумулирующим баком котел лучше управляется по показаниям двух датчиков TS и TV, установленных на баке. Включение насосов в системном контуре в таком случае не зависит от температуры котла, поэтому их работу нужно решать согласно с потенциальными нуждами системы.
