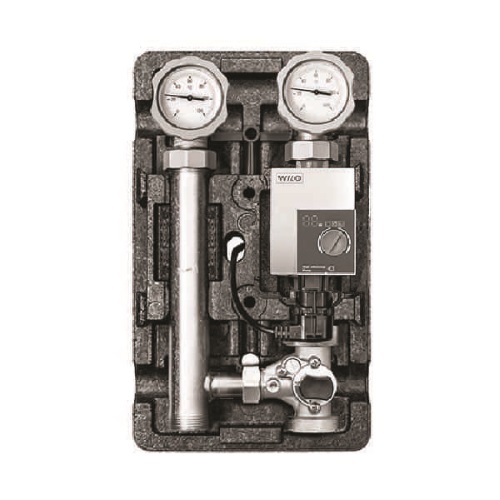

Насосная группа Meibes D-MK 1" с насосом Wilo Stratos PICO 25/6 предназначена для организации циркуляции теплоносителя, поступающего из теплогенератора в отопительный контур, в котором необходимо регулировать температуру теплоносителя.

Область применения - регулируемые контуры отопления, например контур теплого пола, контур радиаторов и т.д. Регулирование в насосной группе осуществляется за счет подмеса холодного теплоносителя из обратной линии в подающую линию контура, тем самым поддерживая заданную температуру теплоносителя в системе.

В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с Украинскими нормами проектирования систем теплоснабжения, а именно:

• шаровые краны в подающей и обратной линии
• контактные термометры 0-120 ^oС в подающей и обратной линий
• трехходовой смеситель со ступенчатым байпасом
• встроенный обратный клапан в запорном узле обратной линии
• блочная,негорючая термоизоляция
• посадочное место под перепускной клапан
• труба обратной линии
• комплект крепления группы на стену

Посадочное место насоса для всех типоразмеров - 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.

Для управления трехходовым смесителем Meibes предлагает три вида электронных сервоприводов – трехпозиционный сервомотор 220 В, электрический сервомотор 24 В (управляющий сигнал 0-10 В), сервомотор с интегрированным термостатом.

Насосные группы D-MK доступны в двух вариантах: с правой и левой подачей. В данном типе насосных групп подающая и обратная линии не меняются.

Рабочая среда – Вода/пропиленгликоль до 40%

Внимание!

При установке в группу насосов напором свыше 6 м.вод.ст. требуется дорабатывать теплоизоляцию на месте.

В некоторых случаях необходимо поменять расположение клеммной коробки насоса относительно “улитки” на “9 часов”.
